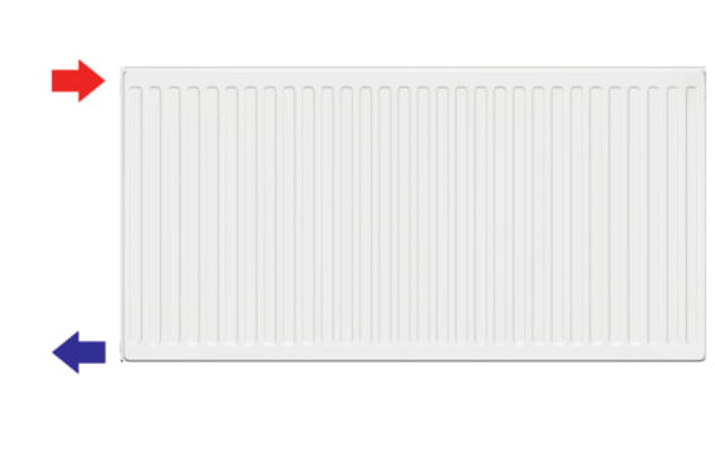

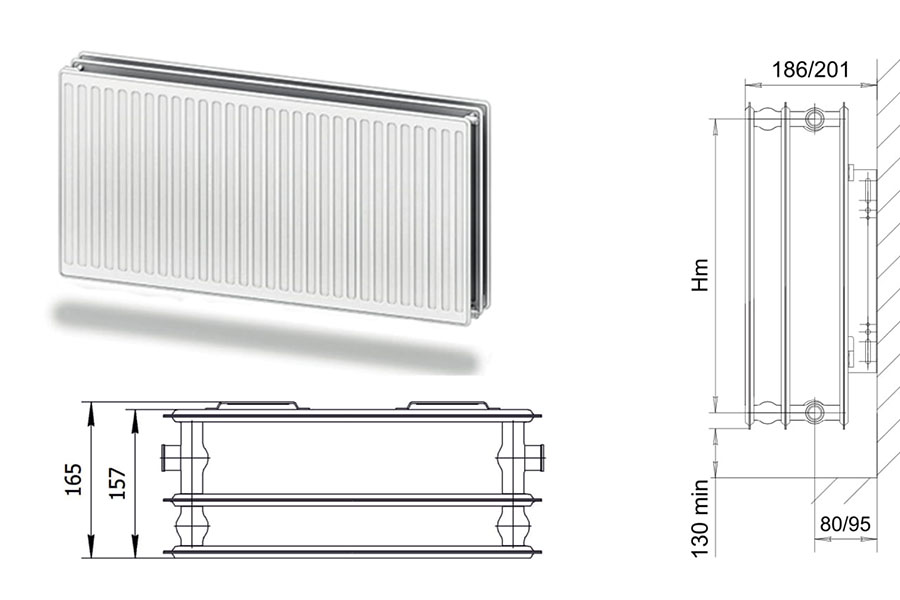

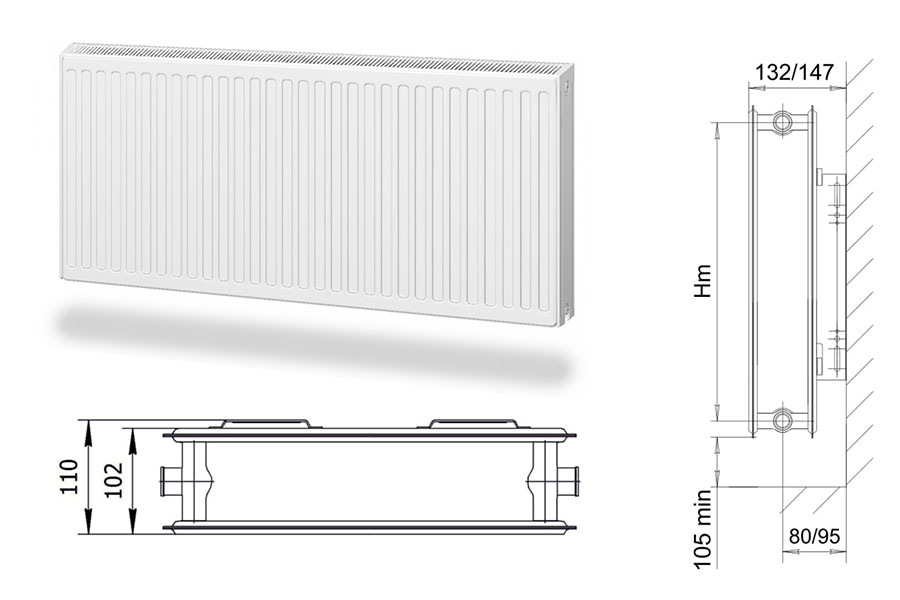

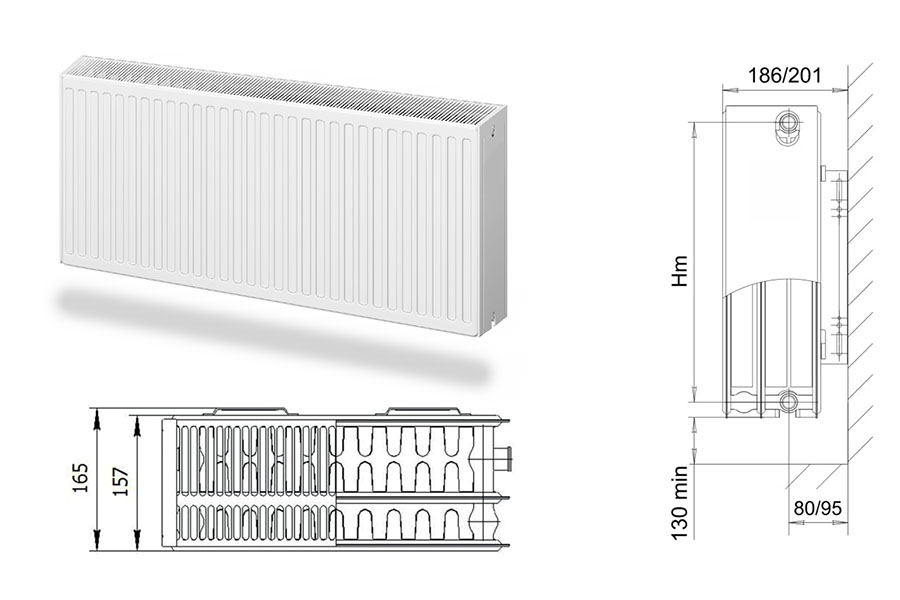

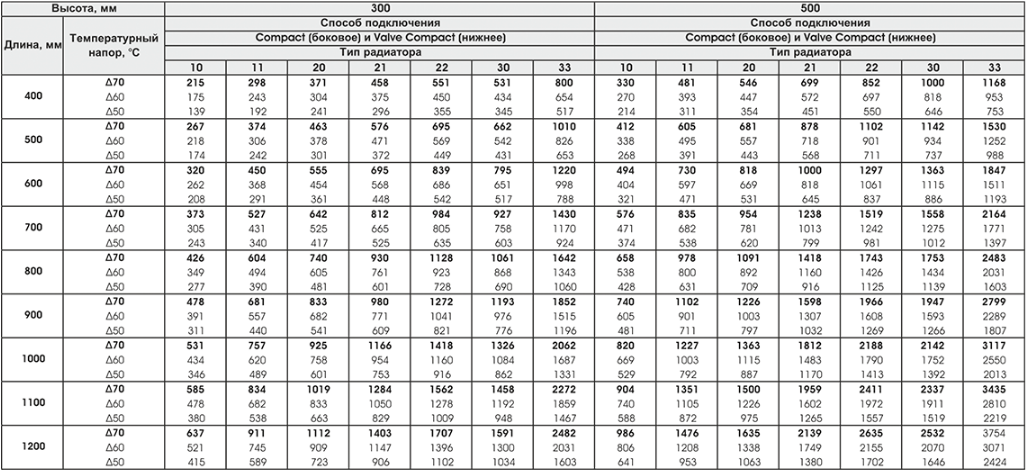

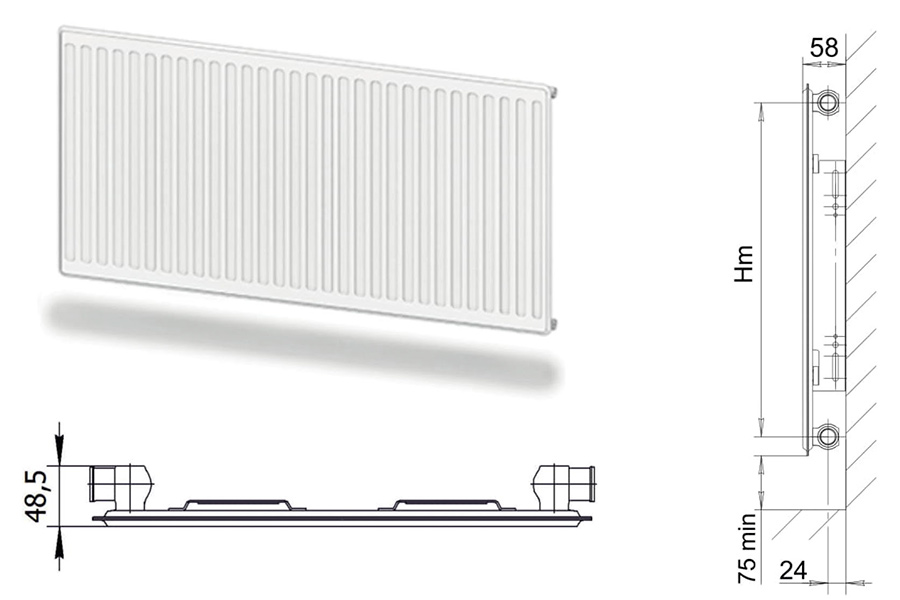

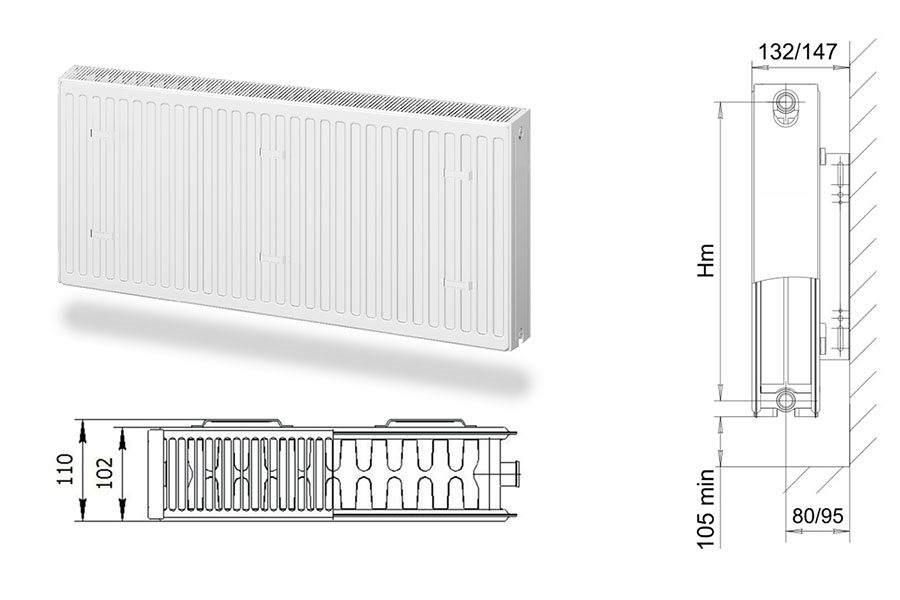

БОКОВОЕ ОДНОСТОРОННЕЕ ПОДСОЕДИНЕНИЕ

Это способ, при котором вход и выход теплоносителя в радиатор осуществляется с одной стороны-не важно, слева или справа. При таком способе монтажа подводящая труба подключается в верхнее отверстие радиатора, отводящая-с той же стороны снизу. Вариант бокового одностороннего присоединения является самым распространенным и позволяет равномерно прогревать радиатор по всей высоте. Если подключить трубы наоборот-приводящую снизу, отводящую сверху- это снизит теплоотдачу радиатора.

Как правило, при боковом одностороннем подключении в однотрубной системе между верхней и нижней трубами устраивают перемычку (байпас) для отключения при необходимости отдельного участка отопительной системы.

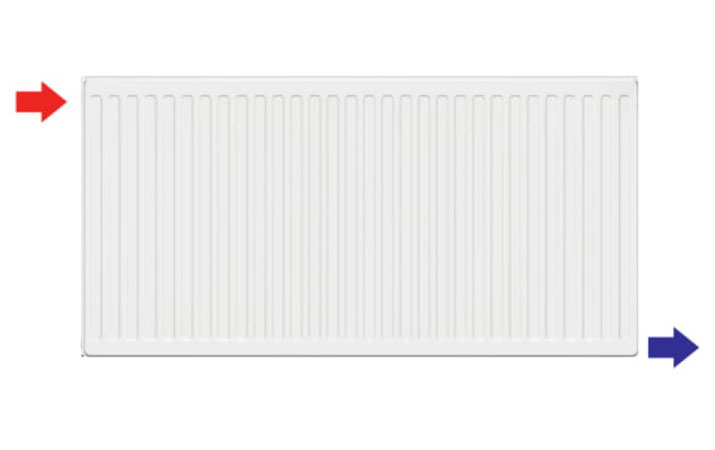

ПЕРЕКРЕСТНОЕ ДИАГОНАЛЬНОЕ ПОДСОЕДИНЕНИЕ

При таком способе подключения подводящая труба подключается к одному из верхних углов радиатора, а отводящая –к противоположному нижнему углу.

Перекрестное подключение подходит для радиаторов длиной более 2000 миллиметров или в том случае, когда длина радиатора в четыре раза больше высоты. Если такой радиатор подключить односторонним способом, то теплоноситель может не доходить до удаленной стороны. При диагональном подключении теплоноситель принудительно подается в отдаленные участки панелей, и радиатор прогревается равномерно.

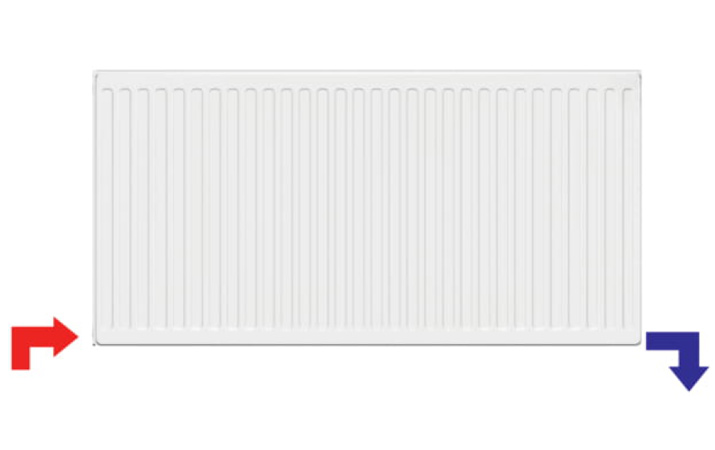

СЕДЛООБРАЗНОЕ ПОДСОЕДИНЕНИЕ

Седлообразное подключение – своеобразный вариант нижнего подсоединения, при котором вводная труба подключается в нижнее отверстие радиатора, а выход осуществляется так же снизу, но с противоположной стороны. Такой способ рекомендован для помещений, в которых отопительные трубы размещены в полу. Монтаж труб снизу разгружает внешний вид помещения, но нужно учитывать, что при седлообразном подключении теплоотдача радиатора может снизиться, разница составит примерно 10%.

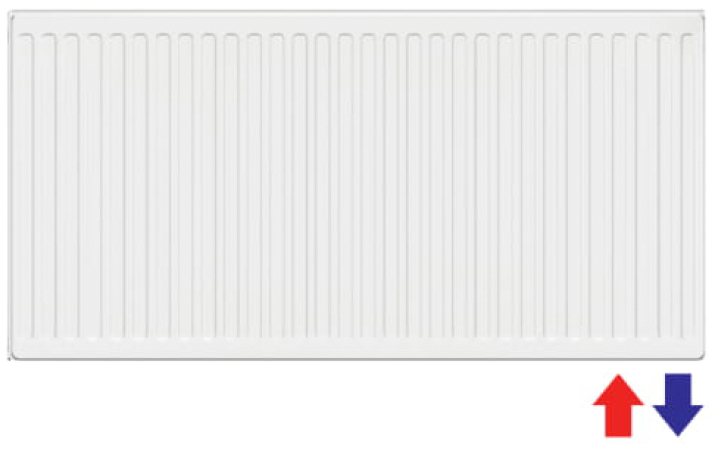

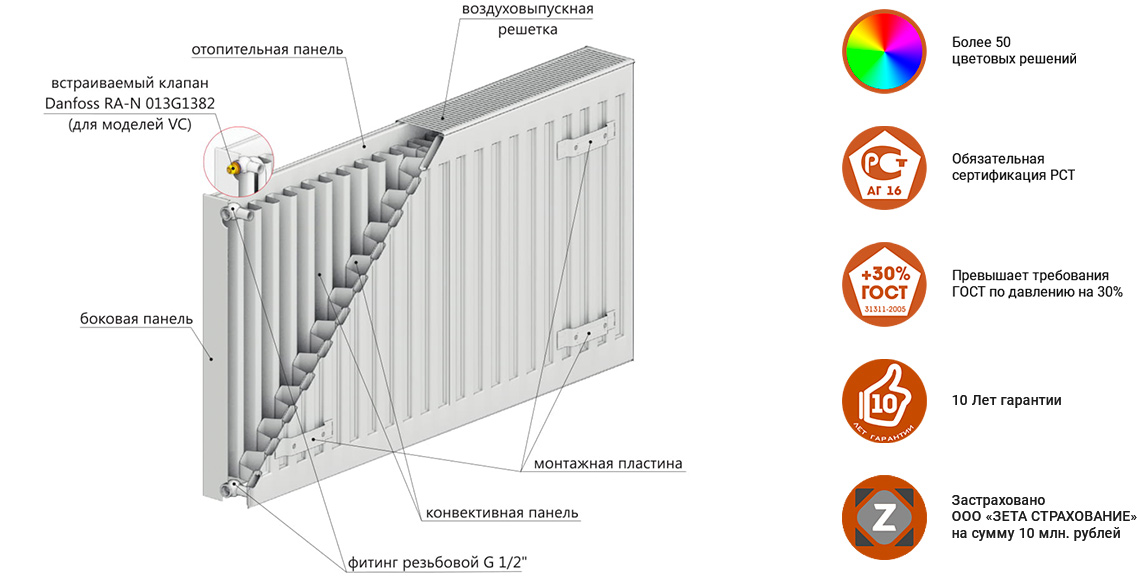

НИЖНЕЕ ПОДСОЕДИНЕНИЕ

Радиаторы HYGGE типа VC предполагают возможность нижнего подключения – варианта, при которым можно идеально замаскировать отопительные трубы. При нижнем подключении трубы подачи и выхода теплоносителя монтируются близко друг к другу с нижнего края радиатора.

Важно!Близкое расположение труб не должно стать причиной ошибки. При подключении радиатора необходимо изучать маркировку труб – как правило, выход расположен ближе к боковой грани радиатора. Если перепутать расположение входной и отводящей трубы, радиатор потеряет до 30% мощности. При правильном нижнем подключении панельные радиаторы эстетичны и эффективны.

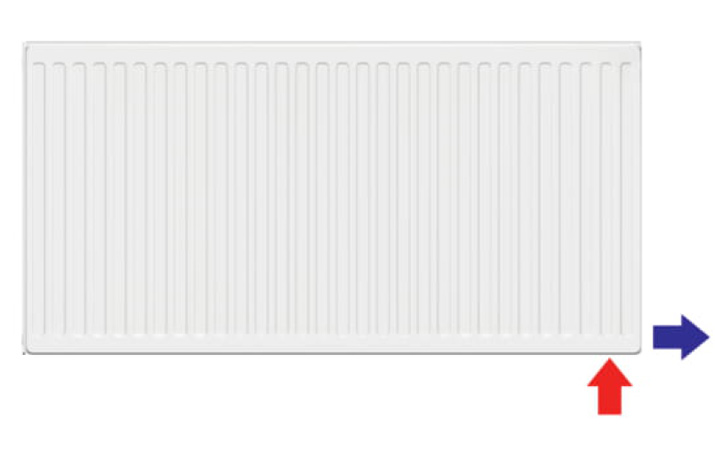

ПРОМЕЖУТОЧНОЕ БОКОВОЕ ПОДСОЕДИНЕНИЕ

При боковом промежуточном присоединении теплоноситель подается в радиатор снизу и выходит через боковое отверстие, ближнее к месту подключения. Такой вариант подключения используют, если необходимо направить в сторону, а не вниз, отводящую трубу – например, если нужно соединить между собой систему из нескольких радиаторов.

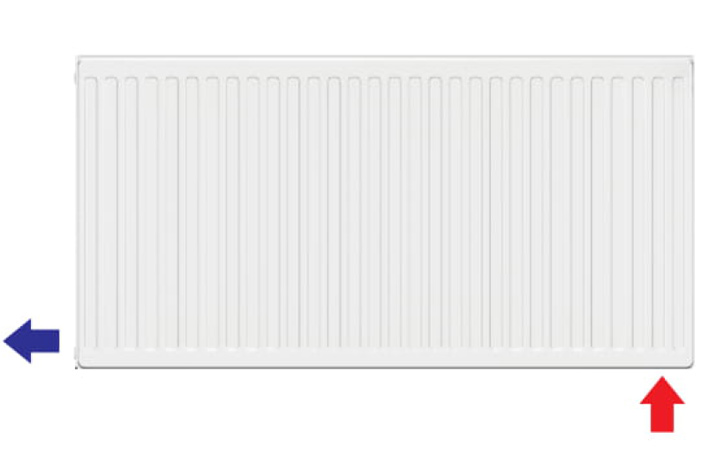

ПРОМЕЖУТОЧНОЕ ДИАГОНАЛЬНОЕ ПРИСОЕДИНЕНИЕ

Промежуточное диагональное присоединение радиатора – это способ, при котором подводящая труба подключается снизу, а выход теплоносителя организован из нижнего бокового отверстия с противоположной стороны радиатора. Такой способ позволяет вывести в сторону отводящую трубу, если этого требует схема отопления.

Промежуточный диагональный монтаж рекомендован для радиаторов длиной свыше 2000 мм, поскольку позволяет равномерно прогреть радиатор по всей длине.
